Процессор | • Vitesse VSC7425 (416 МГц) • Microsemi PD69208M+PD69200 (PoE) |
Оперативная память | • 128 МБ |
Flash-память | • 32 МБ |
Интерфейсы | • 10 портов 10/100/1000Base-T (8 портов с поддержкой PoE) • 2 порта 1000Base-X SFP • Консольный порт с разъемом RJ-45 • Релейный выход 1 А / 24 В для оповещения о сбое питания |
Индикаторы | • PWR 1/2/3 • ALM • SYS • Link/Activity/Speed (на порт) • Состояние PoE • Бюджет мощности PoE |
Кнопки | • Кнопка Reset |
Разъем питания | • DC: клеммный блок для подключения до двух независимых источников питания 1 (от 48 В до 54 В DC) • AC: 4 pin power mini-DIN PD-40VS (для подключения адаптера питания 1 со штекером PDP-40) |
Корпус | • Металлический корпус (стандарт IP30) |
Функционал |
Стандарты и функции | • IEEE 802.3 10Base-T (медная витая пара) • IEEE 802.3u 100Base-TX (медная витая пара) • IEEE 802.3ab 1000Base-T (медная витая пара) • IEEE 802.3z 1000Base-X • IEEE 802.3az Energy Efficient Ethernet • Управление потоком IEEE 802.3x • Автоматическое определение MDI/MDIX на всех медных портах |
Производительность |
Коммутационная матрица | • 24 Гбит/с |
Метод коммутации | • Store-and-forward |
Размер таблицы MAC-адресов | • 8K записей |
Макс. скорость перенаправления 64-байтных пакетов | • 17,85 Mpps |
Буфер пакетов | • 512 кБ |
Jumbo-фрейм | • 9 600 байт |
Программное обеспечение |
Функции уровня 2 | • Управление потоком - 802.3x - Предотвращение блокировок HOL • IGMP Snooping - IGMP v1/v2 - IGMP v3 2 - Поддержка 64 групп - IGMP Snooping Querier • MLD Snooping - MLD v1 - MLD v2 2 - Поддержка 64 групп - MLD Snooping Querier • Link aggregation - 802.3ad - Макс. 6 групп на устройство/8 портов на группу • Поддержка Ethernet Ring Protection Switching (ERPS 2, ITU-T G.8032) • Loopback Detection • LLDP • Зеркалирование портов - Поддержка 1 группы зеркалирования - Режимы: One-to-One, Many-to-One • Статистика - Tx Ok - Tx Error - Rx Ok - Rx Error • Spanning Tree Protocol - 802.1D STP - 802.1w RSTP - 802.1s MSTP 2 |
VLAN | • 802.1Q Tagged VLAN • VLAN на основе портов • Auto Surveillance VLAN 2.0 (ASV2.0) 2 • Voice VLAN • Asymmetric VLAN • Группы VLAN - 128 групп VLAN - Макс. 4094 VLAN • GVRP 2 |
Качество обслуживания (QoS) | • CoS на основе: - Порта коммутатора - Очередей приоритетов 802.1p - ToS - IP Precedence • Управление полосой пропускания - На основе порта (входящее, с минимальным шагом до 64 Кбит/с) • Обработка очередей - Strict Priority - Weighted Round Robin (WRR) • 4 очереди на порт |
AAA | • Управление доступом на основе Web (WAC) 2 • Аутентификация 802.1X 2 • RADIUS 2 |
Безопасность | • D-Link Safeguard Engine • Сегментация трафика • Защита от широковещательного/многоадресного/ одноадресного шторма • Предотвращение атак DoS • SSL • Port Security |
OAM | • Диагностика кабеля • Dying Gasp 2 • Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring) 2 |
Управление | • Web-интерфейс (поддержка IPv4/IPv6) • D-Link Network Assistant (DNA) • Интерфейс командной строки (CLI) • SNTP • SNMP v1/v2c • SNMP v3 2 • SNMP Trap • Telnet-сервер • Системный журнал • DHCP-клиент • TFTP-клиент • LLDP • D-Link Discovery Protocol (DDP) • Поддержка нескольких версий ПО • Поддержка нескольких версий конфигураций |
Технология Green | • Экономия электроэнергии за счет: - Определения статуса соединения - Выключения индикаторов - Выключения портов - Использования спящего режима |
MIB/RFC | • RFC768 UDP • RFC791 IP • RFC792 ICMP • RFC793 TCP • RFC826 ARP • RFC1213 MIB II • RFC1493 Bridage MIB • RFC1907 SNMPv2 MIB • RFC2668 802.3 MAU MIB • RFC4133 Entity MIB • RFC4363 IEEE 802.1p MIB • ZoneDefense MIB • Private MIB |
PoE |
Стандарт PoE | • IEEE 802.3af • IEEE 802.3at |
Порты с поддержкой PoE | • Порты 1-8 |
Бюджет мощности PoE | • До 240 Вт (при подключении адаптера питания DIS-PWR180AC мощностью 180 Вт бюджет PoE составляет 140 Вт, а при подключении более мощного источника питания, например 300 Вт, бюджет PoE может достигать 240 Вт, макс. 30 Вт на порт PoE) |
Физические параметры |
Размеры (Д x Ш x В) | • 210 x 171,2 x 48 мм |
Вес | • 1,76 кг |
Условия эксплуатации |
Питание | • 48-54 В DC (с возможностью подключения до двух источников питания (не входят в комплект поставки)) • Адаптер питания (не входит в комплект поставки): - Вход: 100-240 В AC, 2,5 А, 50/60 Гц - Выход: 54 В DC |
Потребляемая мощность | • В режиме ожидания: 7,02 Вт • Максимальная потребляемая мощность: - 260 Вт (функция PoE включена) - 10,8 Вт (функция PoE выключена) |
Тепловыделение | • 887,16 БТЕ/час (функция PoE включена) • 36,85 БТЕ/час (функция PoE выключена) |
MTBF (часы) | • 213 112 |
Уровень шума | • 0 дБ |
Защита от статического электричества | • Поддержка защиты от статического электричества на медных портах (стандарт IEC61000-4-5) |
Система вентиляции | • Пассивная |
Температура | • Рабочая: от -40 до 65 °C • Хранения: от -40 до 85 °C |
Влажность | • При эксплуатации: от 0% до 95% без конденсата • При хранении: от 0% до 95% без конденсата |
Комплект поставки |

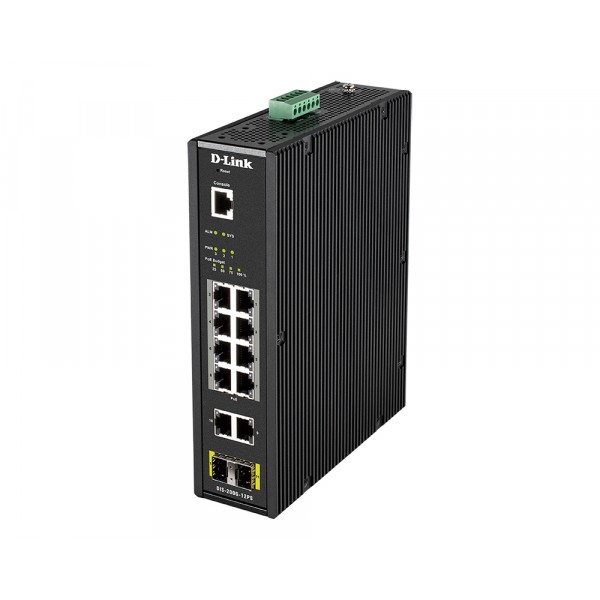

• Коммутатор DIS-200G-12PS • Консольный кабель с разъемом RJ-45 • Комплект для монтажа на стену • Комплект для установки на DIN-рейку • Краткое руководство по установке • Компакт-диск |
Прочее |
EMI | • CE • FCC • BSMI • C-Tick |
Безопасность | • UL |
