206861. DGS-3000-26TC
206861. DGS-3000-26TC
Замена DGS-1510-28X/ME

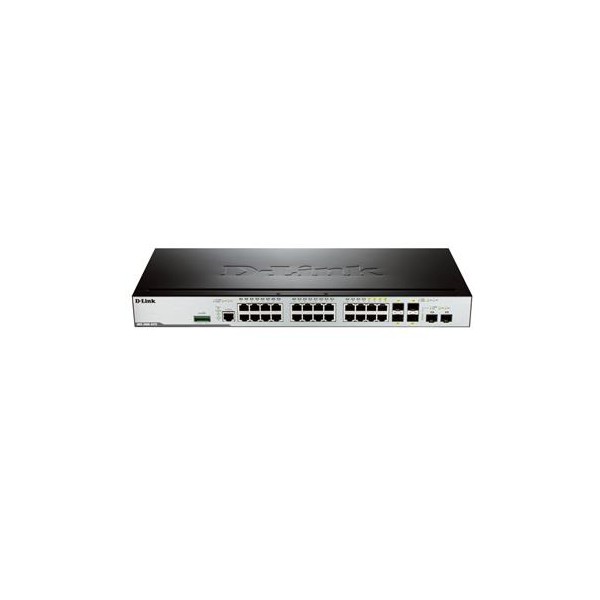

D-Link DGS-3000-26TC
Управляемый коммутатор уровня 2 с 20 портами 10/100/1000 Base-T, 4 комбо-портами 10/100/1000BASE-T/SFP и 2 портами 10G SFP+
Порты
• 20 портов 10/100/1000BASE-T
• 4 комбо-порта 10/100/1000BASE-T/SFP
• 2 порта 10G SFP+
Консольный порт RJ-45
Производительность
• Коммутационная матрица: 88 Гбит/с
• Скорость перенаправления 64-байтных пакетов: 65,48 Mpps
• Таблица MAC-адресов: 16K записей
• DRAM для CPU: 128 МБ
• Буфер пакетов: 1,5 MБ
• Flash-память: 32 МБ
• Jumbo-фрейм: 12,288 байт
Стекирование
• Виртуальное стекирование:
- Технология D-Link Single IP Management (SIM)
- До 32 устройств в виртуальном стеке
Функции уровня 2
• Таблица MAC-адресов: 16K записей
• Управление потоком:
- Управление потоком 802.3x
- Предотвращение блокировок HOL
• Jumbo-фрейм до 12 Кбайт
• Spanning Tree Protocols:
- 802.1D STP
- 802.1w RSTP
- 802.1w MSTP
- BPDU Filtering
- Root Restriction
• Функция Loopback Detection
• Link Aggregation:
- Поддержка стандартов 802.1AX и 802.3ad
- DGS-3000-10TC: Макс. кол-во групп – 5, 8 портов на группу
- DGS-3000-26TC: Макс. кол-во групп – 13, 8 портов на группу
• Зеркалирование портов:
- Поддержка 1 группы зеркалирования
- One-to-One, Many-to-One, на основе потока (ACL)
• Ethernet Ring Protection Switching (ERPS)
• Протокол туннелирования уровня 2 (L2PT)
Многоадресная рассылка уровня 2
• IGMP Snooping:
- IGMP v1/v2/v3 Snooping
- Поддержка 1024 IGMP-групп
- Fast Leave на основе порта/узла
- Функция Report Suppression
• IGMP Authentication
• IGMP/MLD Proxy Reporting
• Ограничение многоадресной рассылки по IP-адресам (IGMP-фильтрация)
• MLD Snooping:
- MLD v1/v2 Snooping
- Поддержка до 1024 групп
- Fast Leave на основе узла
VLAN
• Группы VLAN:
- Макс. 4094 VLAN групп
- VLAN на основе порта
- VLAN на основе MAC-адреса (MAC-Based)
• GVRP
- Поддержка до 255 динамических VLAN групп
• 802.1v Protocol VLAN
• 802.1Q Tagged VLAN
• Double VLAN (Q-in-Q)
- Port-based Q-in-Q
- Selective Q-in-Q
• ISM VLAN
• VLAN Translation
• Voice VLAN
• VLAN Trunking
• Asymmetric VLAN
Функции уровня 3
• Поддержка 1024 ARP записей
• Gratuitous ARP
• IPv6 Neighbor Discovery (ND)
• Маршрут по умолчанию
Качество обслуживания (QoS)
• 8 очередей на порт
• DSCP
• 802.1p
• Управление полосой пропускания:
- На основе порта (Входящее/Исходящее, мин. шаг до 64 Кбит/с)
- На основе потока (Входящее/Исходящее, мин. шаг до 64 Кбит/с)
- Для выходной очереди (мин. шаг до 64 Кбит/с)
• Механизмы обработки очередей:
- Strict Priority Queue (SPQ)
- Weighted Round Robin (WRR)
- Deficit Round Robin (DRR)
- Strict + WRR
Поддержка следующих действий для потоков:
- Добавление тега приоритета 802.1p
- Добавление тега приоритета TOS/DSCP
• QoS на основе времени
• Три цвета маркировки
- trTCM
- srTCM
• CoS на основе:
- Очереди приоритетов 802.1p
- VLAN ID
- MAC-адреса
- Ether type
- IPv4/v6-адреса
- Класса трафика IPv6
- Метки потока IPv6
- DSCP
- Типа протокола
- TCP/UDP-порта
- Содержимого пакета, определяемого пользователем
Списки управления доступом (ACL)
• ACL на основе:
- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- MAC-адреса
- Ether Type
- IPv4/v6-адреса
- Класса трафика IPv6
- Метки потока IPv6
- DSCP
-
Основное | |
---|---|
Тип | Коммутатор |
Порты | 1 консольный порт RJ45 2 x 10G SFP+ 20 x 10/100/1000 Base-T 4 x 10/100/1000BASE-T/SFP /combo |
Тип коммутатора | управляемый |
Количество портов | 26 + консольный порт RJ-45 |
Производительность | |
Коммутационная матрица | 88 Гбит/с |
Таблица MAC-адресов | 16 записей |
Jumbo-фреймы | 0.012 Кб (12,288 байт) |
DRAM для CPU | 128 Мб |
Flash-память | 32 Мб |
Размер буфера | 1.5 Мб |
Скорость перенаправления пакетов | 65.48 Мбит/с |
Функционал | |
Стандарты и протоколы | 802.1AX 802.3ad |
Функции | IGMP snooping /- IGMP v1/v2/v3 Snooping - Поддержка 1024 IGMP-групп - Fast Leave на основе порта/узла - Функция Report Suppression, Функция HOL Blocking Prevention, Зеркалирование портов /Поддержка 1 группы зеркалирования - One-to-One, Many-to-One, на основе потока (ACL), MLD Snooping /- MLD v1/v2 Snooping - Поддержка до 1024 групп - Fast Leave на основе узла, ARP /поддержка 1024 записей, TC/Root Protect, Контроль потока 802.3x, LAG, Поддержка приоритетности 802.1p CoS/DSCP /8 очередей на порт, Функция Loopback Detection, ERPS, L2 Protocol Tunneling (L2PT), Виртуальное стекирование /технология D-Link Single IP Management (SIM), до 32 устройств в виртуальном стеке, Группы /до 13, 8 портов на группу |
Виртуальные сети | 802.1Q Tagged VLAN, VLAN на основе порта, Double VLAN (Q-in-Q), Asymmetric VLAN, ISM VLAN, VLAN trunking, GVRP, VLAN на основе MAC-адресов, 802.1v Protocol VLAN |
Spanning Tree Protocol | 802.1w RSTP 802.1D STP 802.1w MSTP |
Списки доступа (ACL) | IPv6-адреса, IPv4 адреса, MAC-адреса, порта коммутатора, приоритета 802.1p, класса трафика IPv6, DSCP, VLAN ID |
Безопасность | Защита от атак BPDU |
Физические | |
---|---|
Габариты, мм | 441 x 209,9 x 44 |
Вес | 2010 г |
Тип | Коммутатор |
Гарантия, мес | 12 |
