Аппаратная версия
A1
B1
Аппаратное обеспечение
Процессор • BCM53343 (400 МГц)
Оперативная память
• 128 МБ
• 256 МБ
Flash-память
• 32 МБ
Интерфейсы
• 8 портов 10/100/1000Base-T
• 2 порта 1000Base-X SFP
• Консольный порт с разъемом RJ-45

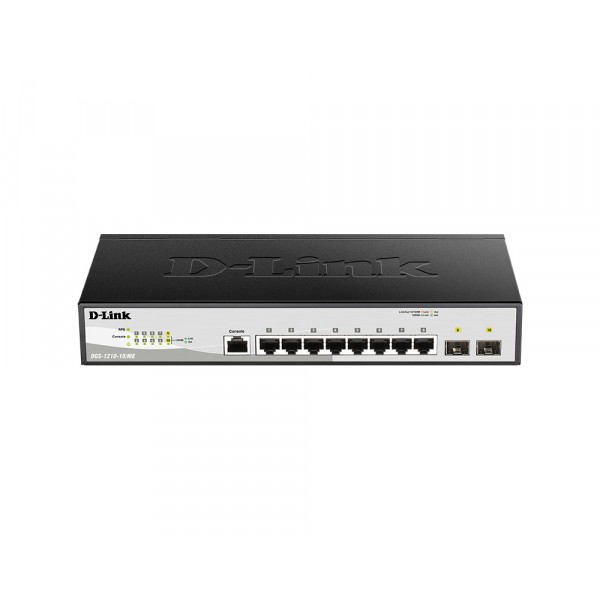

Индикаторы
• Power
• Console
• Link/Activity/Speed (на порт)
• RPS
Сетевые кабели
• UTP категории 5, 5e (макс. 100 м)

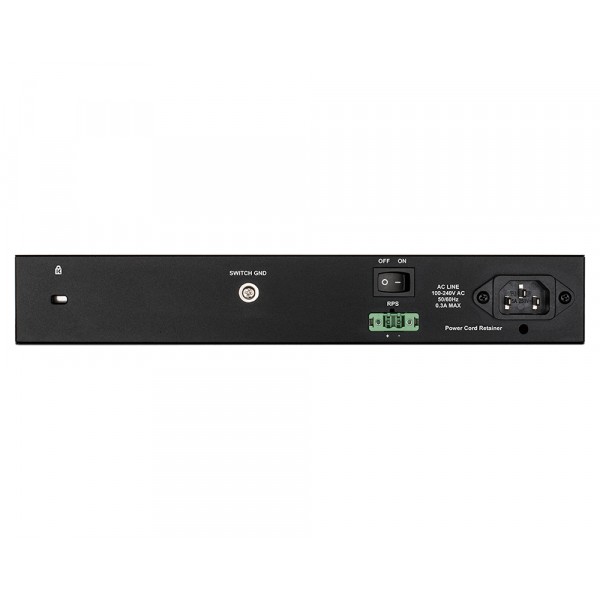

Разъем питания
• Разъем для подключения питания (переменный ток)
• Разъем для подключения RPS 1
Функционал
Стандарты и функции
• IEEE 802.3 10Base-T (медная витая пара)
• IEEE 802.3u 100Base-TX (медная витая пара)
• IEEE 802.3ab 1000Base-T (медная витая пара)
• IEEE 802.3az Energy Efficient Ethernet
• Автоматическое согласование скорости и режима дуплекса
• Управление потоком IEEE 802.3x
• IEEE 802.3z 1000Base-X
• Автоматическое определение MDI/MDIX на всех медных портах
Дуплексный режим
• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости 1000 Мбит/с
Производительность
Коммутационная матрица
• 20 Гбит/с
Метод коммутации
• Store-and-forward
Размер таблицы MAC-адресов
• 16K записей
Макс. скорость перенаправления 64-байтных пакетов
• 14,88 Mpps
Буфер пакетов
• 1,5 МБ
Jumbo-фрейм
• 9 216 байт
Программное обеспечение
Функции уровня 2
• Таблица MAC-адресов: 16К записей
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP
- Фильтрация BPDU
- Root Restriction
• Поддержка Ethernet Ring Protection Switching (ERPS, ITU G.8032) 2
• Loopback Detection
• Зеркалирование портов
- Поддержка 1 группы зеркалирования
- Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика
• L2 Protocol Tunneling (L2PT)
• RSPAN
• Link aggregation
- 802.3ad
- Макс. 8 групп на устройство/8 портов на группу
Многоадресная рассылка уровня 2
• IGMP Snooping
- IGMP v1/v2
- IGMP v3 awareness
- Фильтрация/аутентификация IGMP
- Поддержка 1024 групп
- IGMP Snooping Fast Leave на основе VLAN/узла
- Report Suppression
• MLD Snooping
- MLD v1
- MLD v2 awareness
- Поддержка 512 групп
• IGMP Proxy
VLAN
• 802.1Q Tagged VLAN
• Группы VLAN
- Макс. 4094 VLAN
• VLAN на основе портов
• GVRP
• Asymmetric VLAN
• Макс. 256 динамических VLAN
• 802.1v Protocol VLAN
• VLAN Trunking
• VLAN на основе MAC-адресов
• Q-in-Q на основе портов
• Q-in-Q Selective
• ISM VLAN
• Private VLAN
Функции уровня 3
• Макс. 256 записей ARP
• Поддержка 255 статических записей ARP
• Поддержка Gratuitous ARP
• Маршрут по умолчанию
• Статическая маршрутизация 2
- Поддержка 64 статических маршрутов IPv4
- Поддержка 32 статических маршрутов IPv6
Качество обслуживания (QoS)
• CoS на основе:
- Порта коммутатора
- Очередей приоритетов 802.1p
- VLAN ID
- MAC-адреса
- IPv4/IPv6-адреса
- DSCP
- ToS
- Типа протокола
- TCP/UDP-порта
- Класса IPv6-трафика
• Управление полосой пропускания
- На основе порта (входящее, с минимальным шагом до 64 Кбит/с)
- На основе потока (входящее, с минимальным шагом до 64 Кбит/с)
- Для выходной очереди (с минимальным шагом до 64 Кбит/с)
• Обработка очередей
- Strict Priority
- Weighted Round Robin (WRR)
• 8 очередей на порт
Списки управления доступом (ACL)
• ACL на основе
- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- MA
12 Месяц
Основное |
---|
Тип | Коммутатор |
Порты | 8 x 10/100/1000Base-T 1 консольный порт RJ45 2 x 1000Base-X SFP |
Тип коммутатора | настраиваемый |
Форм-фактор | фиксированный |
Метод коммутации | Store-and-forward |
Охлаждение | пассивное |
Производительность |
---|
Коммутационная матрица | 20 Гбит/с |
Таблица MAC-адресов | 16000 записей |
Jumbo-фреймы | 9 Кб |
Flash-память | 32 Мб |
Размер буфера | 1.5 Мб |
Скорость перенаправления пакетов | 14.88 Мбит/с |
Потребляемая мощность в режиме ожидания | 9.4 Вт 240В |
Максимальная потребляемая мощность | 13.59 Вт |
RAM-память | 256 Мб |
Функционал |
---|
Функции | IGMP snooping, Зеркалирование портов, MLD Snooping, ARP, Spanning Tree STP/RSTP/MSTP, Агрегирование каналов, Функция Loopback Detection, ERPS, RSPAN, L2 Protocol Tunneling (L2PT), Маршрут по умолчанию |
Виртуальные сети | 802.1Q Tagged VLAN, VLAN на основе порта, Asymmetric VLAN, ISM VLAN, Макс. 256 динамическихVLAN, VLAN trunking, GVRP, VLAN на основе MAC-адресов, 802.1v Protocol VLAN, Private VLAN, Port-based Q-in-Q, Макс. 4K VLAN групп, Q-in-Q Selective |
Spanning Tree Protocol | 802.1w RSTP 802.1s MSTP 802.1D STP |
Списки доступа (ACL) | IPv6-адреса, IPv4 адреса, TOS, Ether type, MAC-адреса, порта коммутатора, приоритета 802.1p, номера порта TCP/UDP, класса трафика IPv6, Статистика ACL, Фильтрация интерфейса CPU, DSCP, VLAN ID, на основе времени, типа протокола |
Безопасность | Port Security, Защита от широковещательного/многоадресного/одноадресного шторма, IP-MAC-Port Binding (IMPB), Сегментация трафика, SSH v2, SSL, Защита от атак BPDU, DHCP Server Screening, D-Link Safeguard Engine, Предотвращение атак ARP Spoofing, Предотвращение атак DoS |
Сертификаты | CB, CE, CCC, FCC Class A, VCCI, BSMI, CE Class A, LVD, UL |
